カナセライトラインナップ

LINE UP

ラインナップ

サイン・店装・什器用途	カナセライトSD　透明・乳半色・色透明・不透明・マット
精密切削用途	カナセライトSD　8300
象嵌用途	カナセライトSD
液晶前面板	カナセライトSD　76300（ノングレア調マット板）
LED照明用途	詳細カナセライトSD　1460・7460（高透過拡散板）
建材建具用途	カナセライトSD　9765（ミスト）カナセライトSD　7601（カスミ）カナセライトSD　73300（タペストリー）
光拡散用途	詳細カナセライトSD　1333（拡散板）詳細カナセライトSD　1010・1997（エッジライト面発光）
工業用途・機械カバー等	カナセライト　9300
接着用途	カナセライトFX
熱成形用途	カナセライトMX
リア投影用スクリーン	詳細カナセライトMX　SC975
リサイクルシート	詳細カナセライトECO
前面板等	詳細カナセライトPHE 86300（表面硬化帯電防止両面コート板）
建材・照明カバー・DP用途	詳細カナセライトPM
工業部品等	詳細カナセライトST（透明極厚板）
その他	カナセライトSD　3001 (紫外線カット透明） SD　3002（紫外線透過透明） 9100（難燃板透明）　9101（難燃板乳半）

SD（拡散板）

セルキャストアクリル板

拡散板　#1333

拡散の指標であるヘーズ（拡散光線透過率／全光線透過率）が同等でありながら、全光線透過率が格段に良くなるよう処方したアクリル板です。

比較データ

板厚	５ｍｍ		３ｍｍ
＃色番	#1333	#1332	#1333	#1332
全光線透過率（％）	63.3	46.1	68.5	54.5
ヘーズ（％）	99.3	99.3	99.3	99.3
光拡散率（％）	52.9	57.1	52.4	54.6

全光線透過率：JIS K 7361-1
ヘーズ　　　：JIS K 7136
拡散率　＝　（20°輝度＋70°輝度）／（2×5°輝度）

※上記数値は弊社測定値であり保証値ではありません。カタログ、カラーサンプルについてのお問合せ、詳細につきましては、弊社営業担当者迄お問合せください。

SD 1010

セルキャストアクリル板

面発光板　SD 1010

拡散剤の練り込み方式によりドット印刷方式や凸凹加工方式に比べ板取りにより面発光が変わる心配がありません。
また、同方式の他社品に対し、発光の均一性に優れ、中心部分が暗くなる現象を抑えるように処方しました。

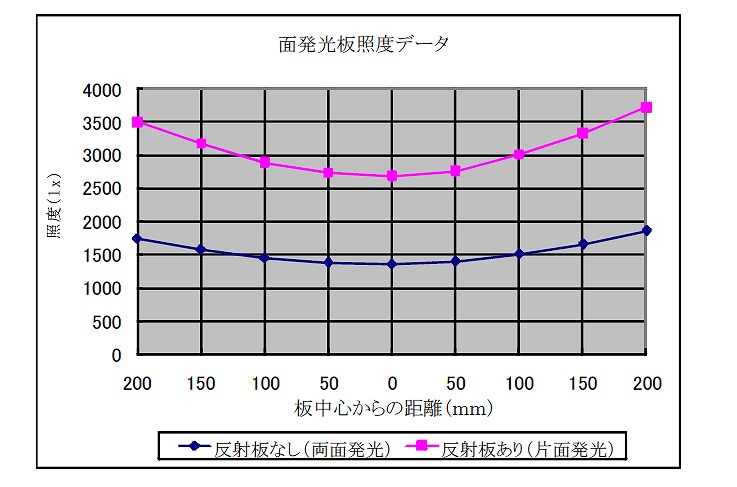

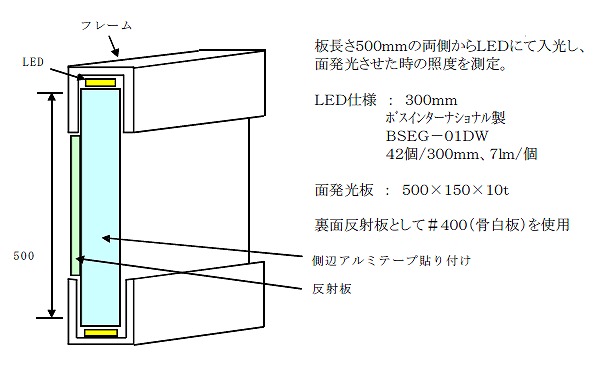

測定条件

カタログ、カラーサンプルについてのお問合せ、詳細につきましては、弊社営業担当者迄お問合せください。

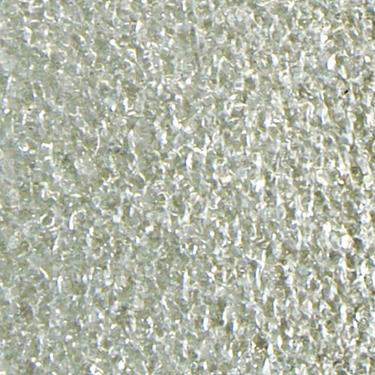

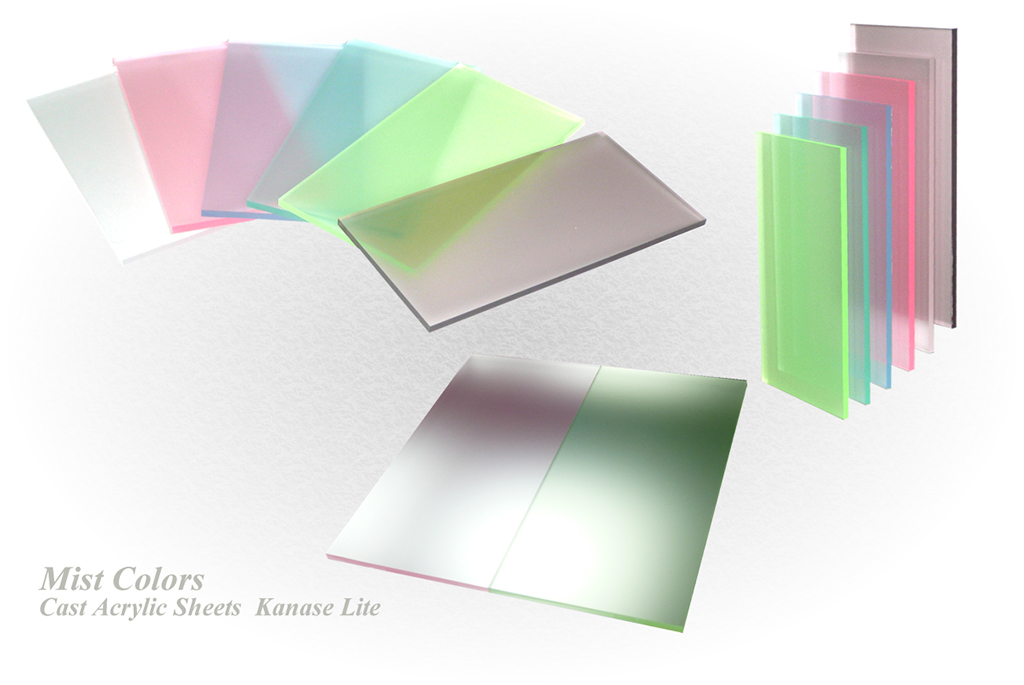

ミスト　Colors

ミスト　Colors

新感覚のアクリルシートのご紹介です。光拡散性に優れ、曇りガラスのような質感をもったアクリル板です。マット加工を施していないので、様々な用途への応用が可能で、インテリア等住設建材、間仕切、ディスプレイ・店装等あらゆるニーズにお応えできます。
また、フラット板のため製造時の制約が少なく、いろんなサイズへの展開が可能なため、お客さまのニーズに合わした商品をお届けすることができるようになりました。

Lineup

皆様のご好評を戴き、ミスト　Colors　としてあたらしくカラーラインナップを取り揃えました。
スモーク色・蛍光色等皆様のご提案にあわした調色で更なるニーズにお応えしてゆきます。

Color Sample

カタログ、カラーサンプルについてのお問合せ、詳細につきましては、弊社営業担当者迄お問合せください。

表面コートアクリル板

仕様：ポリマスキングとなります。

特徴

鉛筆硬度4H　表面抵抗値10¹²Ω

帯電防止性能、表面硬化機能を併せ持つ機能性アクリル板です。
（＃８６３００）　透明　3mm,5mm
サイズ：1,100　×　1,320； 910　×　1,810；　1,000　×　2,000；　1,250　×　2,200
その他厚み、詳細等は各営業担当者までお問合せくださいませ。

注意事項

・加熱成形には適しません。
・溶剤接着をする場合には、サンドペーパー等で表面のコートを剥がして下さい。
・屋外や水中の用途には適しません。
・表面のコートは粘着フィルム等の引き剥がしで表面のコートがはがれる場合がありますので
試し貼り等の確認が必要です。
・光の角度によって表面が虹色に見える場合がありますが、コート剤によるもので弊社規格に適合しています。

カタログ、カラーサンプルについてのお問合せ、詳細につきましては、弊社営業担当者迄お問合せください。

SD（高透過拡散板）

LED照明用途セルキャストアクリル板

一般拡散板より大幅に改善

一般拡散アクリル板（弊社製品）と比べて直下照度が大幅に改善されています。LED光源の輝度を下げることが可能で一層のコストの削減・省エネ効果が期待できます。

品種

（＃７４６０）片面マット板
（＃１４６０）フラット板
（＃７４４６０）カスミ柄仕様板※受注生産品

板厚

2.0mm

項目	高拡散版(#7460）	乳半（#7332）
全光線透過率（％）	８５．７	５８．５
ヘーズ（％）	９９．０	９９．３

※上記数値は弊社測定値であり保証値ではありません。

カタログ、カラーサンプルについてのお問合せ、詳細につきましては、弊社営業担当者迄お問合せください。

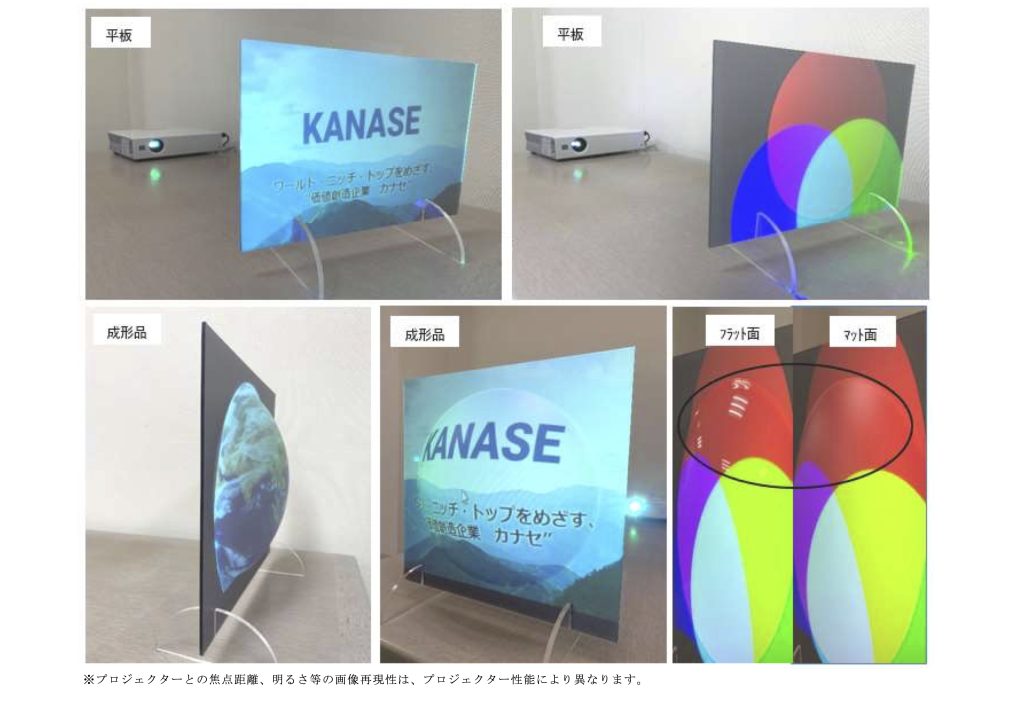

SC975
リア投影プロジェクター用アクリルスクリーン

特徴

プロジェクターの投影画像（動画）を直接リア投影方式にて投影できます。
独自の処方により、プロジェクター光源（ホットスポット）が見えません。※１
色調はスモーク色片面マット仕様ですので、蛍光灯の映り込みを抑制できます。
最大100inch(1380×2250)まで対応可能です。
加熱成形・曲げ加工が可能で、立体的な演出が可能です。※２

※１　　使用するプロジェクターにて必ず事前確認をお願いします。
※２　形状によっては、白濁・マット目の伸びが発生する可能性があります。
投影方法：プロジェクターによるリア投影方式

製品概要：標準在庫サイズ3㎜No.83(1380×2250)紙マスキング

物性性質

板厚:3㎜

項目	測定方法	単位	＃SC975	＃1300
引張強さ	JIS　K　7361－2	MPa	75	79
シャルピー衝撃値	JIS　K　7111-1	KJ/㎡	15	15
ロックウェル硬度	JIS　K　7202-2	Mスケール	97	66
ビカット軟化温度	JIS　K　7206	℃	108	115
荷重たわみ温度	JIS　K　7191-2	℃	106	109

※上記数値は代表値であり保証値ではありません。
※これらの数値は物性改良の為に変更することがあります。

使用上の注意

1.表面のお手入れにつきましては、柔らかなネルやスポンジを用いてきれいな水または十分希釈し
た中性洗剤を使用して軽く拭き取ってください。
2.アルコール及び、アルコール系ウェットシートでは拭かないでください。
3.加熱加工時は、形状によって白濁・マット目の伸び等が発生する可能性がありますので事前に十
分確認をお願いします。
4.ご使用されるプロジェクターで必ず事前に投影状態の確認をお願いします。
5.溶剤接着は可能ですが、レーザー加工は切断面に影響が出る可能性があります。

再生モノマー８０％を使用したアクリルシート

特徴

MMA原料へほぼ１００％のリサイクルが可能です。
原料に再生モノマー８０％を使用し環境負荷を低減。

製造サイズ：2030×1020
製造板厚：３㎜・５㎜

製品概要：標準在庫サイズ3㎜No.83(1380×2250)紙マスキング

色呼称	色番号
透明	31300	エコマーク取得済み
乳半	31332	エコマーク取得済み
白	31400	エコマーク取得済み
黒	31410	エコマーク取得済み

※エコマークは加工品には使用できません

		カナセライト汎用透明	カナセライト ECO透明	他社再生キャスト	他社再生押出
再生比率(%)		–	80	50	80
全光線透過率	%	93	92.6	92.4	–
ヘーズ（曇価）	%	0.2	0.2	–	–
引張強さ	M㎩	79	66	73	74
シャルピー衝撃値	KJ/㎡	18	18	17	16
ロックウェル硬さ	Mスケール	99	93	–	–
ビカット軟化温度	℃	115	100	–	107
荷重たわみ温度	℃	110	100	93	92

注：数値は代表値であり保証値ではありません。
カナセライトECOは長期耐候性の試験中です。

Mシリーズ

PMラインナップはこちら＞＞

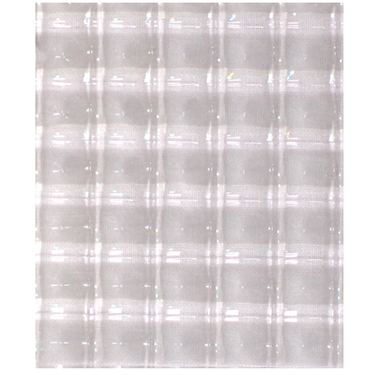

メタクリル樹脂製プリズム板です。各種エンボスパターンを用いる事で光をコントロールするよう設計しています。メタクリル樹脂の特徴である加工性の良さを生かし、内装材量・照明カバーなど幅広く利用頂くことができます。

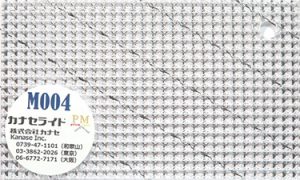

M004

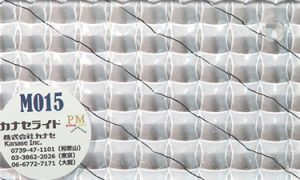

M015

Sシリーズ

ポリスチレン樹脂製プリズム板です。物性面ではMシリーズに比べ耐候性が多少劣りますが、その他は極端な差異は見られません。低吸湿素材のため浴室ドアなどに最適です。

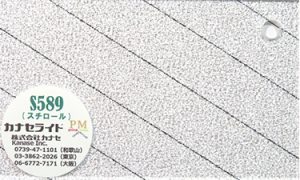

S589

カナセライトPM　プリズムシリーズ

Mシリーズ（メタクリル樹脂）

寸法単位：mm

カナセライドPM	板厚／サイズ	1,400×1,050	1,830×915	1,400×700
M004	3	1,400×950⑤

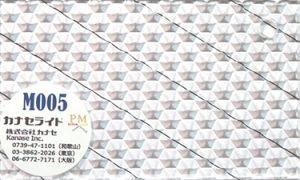

M005	3	⑤
M012	3	⑤	⑤	⑤
M015	5	③
M057	2	⑤
M058	2	⑤
M058	3	③

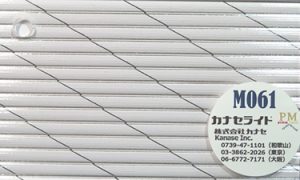

M061	3	⑤

1.出荷は、〇数字の梱包単位のみです。
2.標準在庫品種でも時期によっては在庫が切れているものもありますので、必要な際には在庫の問い合わせをお願いします。

Sシリーズ（ポリスチレン樹脂）パネル用・両面エンボス

寸法単位：mm

カナセライトPM	板厚／サイズ	1,830×915
S589	2	⑤
	3	⑤
	3.5	③
	4	③
S734	3	⑤
S734	4	③

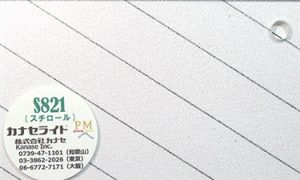

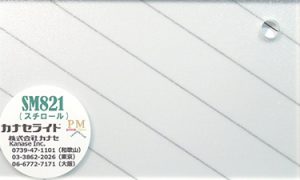

S821	2	⑤
	3	⑤
	4	③

※青文字：受注生産品種

カナセライトPM基本物性（原材料の基本物性）

カナセライトPMは柄（品番）により基本物性が変わるため、カナセライトPM シリーズに使用する原材料は作成したフラット板において下記の基本物性を備えたものを使用することとします。尚、以下に述べる物性値は定められた試験方法に基づき得られたもので、規格の保証値を示すものではありません。

項目	試験方法 ASTM	単位	Mシリーズ	Sシリーズ
ガラス転移点	–	℃	85～105	74～105
比重	D 792		1.17～1.20	1.04～1.05
比容積	D 792	cm²／g	0.83～0.86	0.83～0.94
引張強さ	D 638	MPa	49～77	36～57
伸び	D 638	%	２～7	1.2～3.6
引張弾性率	D 638	MPa	2.290～3.300	2.320～3.340
圧縮強さ	D 695	MPa	74～133	84～91
圧縮弾性率	D 695	MPa	2.600～3.230	3.370～3.450
曲げ強さ	D 790	MPa	74～134	70～103
曲げ弾性率	D 790	MPa	2.290～3.230	2.670～3.450
アイゾット衝撃強さ（ノッチ有り）	D 256	KJ／㎡	1.1～2.2	1.9～2.4
ロックウェル硬さ	D 785		M65～105	M60～75
熱伝導率	C 177		0.144～0.216	0.108
比熱	–	KJ／kg・℃	1.47	1.34
線膨張率	D 696	℃	5.0～9.0×10^-5	6.0～8.3×10^-5
荷重たわみ温度（18.6kg／cm²）	D 648	℃	68～102	76～94
荷重たわみ温度（4.6kg／cm²）	D 648	Ω・cm	74～113	68～96
体積抵抗率	D 257	KV／mm	>10¹⁵	>10¹⁶
絶縁破壊強さ（短時間法4KV／sec）	D 149		16～20	20～28
誘電率（60HZ）	D 150		3.5～4.0	2.4～2.7
誘電率（10³HZ）	D 150		3.5～4.0	2.4～2.7
誘電率（10⁶HZ）	D 150		3.0～3.5	2.4～2.7
誘電正接（60HZ）	D 150		0.04	0.001
誘電正接（10³HZ）	D 150		0.04	0.0005
誘電正接（10⁶HZ）	D 150		0.03	0.0005
アーク抵抗	D 495	sec	痕跡なし	60～140
屈折率	D 542	nD	1.49	1.59
光線透過率	D 1003	％	93	87~92
ヘーズ	D 1003	％	<1	1～2
吸水率（24Hrs.3.18mm）	D 570	％	0.1～0.4	0.01～0.03
太陽光線の影響	–		良	可
強酸の影響	D 543		良	良
弱アルカリの影響	D 543		良	良
